Guide d’intégration

FI-T — raccordement IO-Link

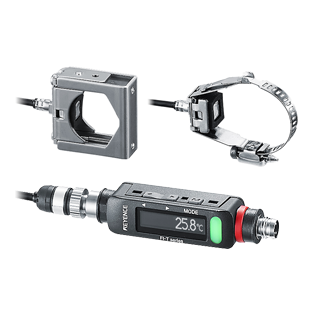

Sonde de température à clipser, usage autonome. Se clipse sur un tuyau sans le percer — utilisable seule en IO-Link direct, ou en satellite du Multiport d’un FD-H/FI-1000. Cette fiche couvre l’usage autonome, qui a sa propre trame IO-Link, distincte de celle du FD-H.

KEYENCE FI-T IO-Link Siemens Pt100 4 fils, sonde à clipser Maître PROFINET générique (ex. ifm AL1102)

Caractéristiques de l’appareil

Grandeur mesurée	Température de tuyau
Principe de mesure	Pt100, 4 fils
Tailles disponibles	FI-T8 (Ø8-14) · FI-T15 (Ø14-22) · FI-T25 (Ø22-38) · FI-T50 (Ø38-70) · FI-T100 (Ø70-126) · FI-T200 (Ø126-220)
Matériau de tuyau compatible	Tuyau métallique
Plage de température	−20 à +180 °C
Résolution d’affichage	0,1 °C
Précision	±0,5 °C (tuyau −20 à 80 °C) · ±1,0 °C (tuyau 80 à 180 °C), à 25 °C ambiant
Temps de réponse	5 s (63 % de réponse) · 15 s (90 % de réponse)
Alimentation	20 à 30 V DC — 20 mA hors charge, 220 mA max. avec charge incluse en usage autonome
Interface	IO-Link 1.1 — COM2 (38,4 kBaud), en usage autonome uniquement
Raccordement	M8 mâle, 4 broches
DeviceID · VendorID	2026 · 509
Affichage	OLED + voyant d’état — en usage autonome uniquement
Protection	IP65 / IP67
Température ambiante (électronique)	−10 à +60 °C
Poids	Environ 65 à 120 g selon la taille

Câblage

M8 mâle, 4 broches — Câble d’alimentation dédié M8 (OP-87625/87626/87628/87629 selon NPN/PNP)

Broche	Fil	Fonction
1	BN Marron	L+ — alimentation +20…30 V DC
2	WH Blanc	Sortie 2 ou sortie analogique selon la configuration E/S choisie à l’initialisation
3	BU Bleu	L− — 0 V
4	BK Noir	Sortie 1 / C/Q — communication IO-Link

Une liaison IO-Link n’utilise que 4 conducteurs L’alimentation, le 0 V, la ligne de communication C/Q, et un quatrième non utilisé en classe A. Peu importe que le connecteur en compte 8 : les autres fils restent inutilisés et doivent être isolés individuellement.

Réglages sur l’appareil

Contrairement au FD-H, le FI-T autonome se règle avec seulement 2 touches (Haut/Bas) et une touche Mode — pas d’écran couleur ni de flèches. L’assistant de démarrage initial ne peut pas être sauté au premier branchement.

Étape de l’assistant	Options
1 — Langue	ENGLISH / 日本語 / 中文 / DEUTSCH
2 — Unité de température	°C ou °F
3 — PNP/NPN	Logique des sorties de commutation
4 — Configuration E/S	OUT+OFF (une sortie) · OUT1+OUT2 (deux sorties, mode zone) · OUT+ANALOGIQUE (une sortie + 4-20/0-20 mA) — ce choix fige le câblage, il faut réinitialiser pour en changer
Réglages avancés (Mode + Haut, 3 s)	Hystérésis, décalage (±20 °C), correction ambiante (acier/inox), luminosité, couleur du voyant, verrouillage par code PIN

Après l’assistantÉcran de base affiché. Le sens d’affichage peut être inversé (montage tête en bas). Les réglages restent modifiables par communication IO-Link même si le verrouillage clavier est actif.

Intégration dans TIA Portal

Procédure « IO-Link via un maître PROFINET » — commune à tous les appareils raccordés de cette façon.

01 Télécharger le GSDML du maître	Le constructeur du maître fournit le fichier GSD qui décrit l’appareil, ses paramètres et ses données process.
02 Installer le GSDML dans TIA Portal	Gérer les fichiers de description des appareils, puis pointer le dossier. Le projet doit être fermé, sinon TIA refuse.
03 Insérer le maître dans le projet	Le maître apparaît dans le catalogue après installation. Le glisser dans la vue réseau et l’affecter au système PROFINET de la CPU.
04 Déclarer les ports	Glisser le module correspondant au nombre de ports sur le slot 1 du maître. La configuration devient accessible via le slot 1.1.
05 Récupérer et installer l’IODD du capteur	L’IODD décrit le capteur : paramètres, données process, plages. Source officielle : IODDfinder. Prendre la version correspondant au firmware.
06 Configurer le port	Mode IO-Link, révision attendue, temps de cycle, validation du device par DeviceID. Un port mal configuré ne remonte rien.
07 Relever la plage d’adresses	TIA attribue automatiquement une plage d’entrées au port. C’est la base de tout l’adressage dans le programme.

Structure des données process

Fichier IODD	KEYENCE-FI-T-20220301-IODD1.1.xml
Version · date	1.1 — 2022-03-01
VendorID · DeviceID	509 · 2026
Variantes couvertes	FI-T8, FI-T15, FI-T25, FI-T50, FI-T100, FI-T200 — même électronique et même trame, seul le diamètre de tuyau compatible change
Data Storage	✅ Pris en charge — le maître sauvegarde le paramétrage. Un capteur remplacé est reconfiguré automatiquement.

32 bits — 4 octets — les zones hachurées ne sont pas utilisées

Température
MSB

Température
LSB

—

Température — octets 0-1 Inutilisé

Donnée	Offset bit	Longueur	Type	Plage brute	Conversion
Température	16	16 bits	INT 16	-9999 … 9999	÷ 10 → °C

Exemple de lectureValeur brute 253 sur les octets 0-1 → 25,3 °C (253 × 0,1).

Bits de diagnostic

Tout ce que le capteur affiche à l’écran remonte en cyclique. Aucune lecture acyclique n’est nécessaire pour construire une supervision complète.

Octet	Bit	Signification
2	8	DataValid — mesure exploitable
2	9	Erreur de surintensité sur une sortie
2	10	Erreur de tête de détection — câble débranché ou tête non connectée
2	11	Erreur EEPROM
2	12	Hors plage — limite haute (mesure > 200 °C)
2	13	Hors plage — limite basse (mesure < −40 °C)
3	0	Sortie 1 — état actif/inactif
3	1	Sortie 2 — état actif/inactif (configuration OUT1+OUT2 uniquement)

Programmation

// FI-T — adresses à adapter à la plage attribuée au port.

Réseau 1 — Température (octets 0-1)
              ┌──────────────┐    ┌──────────┐
              │     CONV     │    │   DIV    │
──────────────┤  Int →  Real ├────┤   Real   ├──( temperature )
     tempBrut │IN     tempBrut│   │IN2   10.0│
              └──────────────┘    └──────────┘

Réseau 2 — Validité et erreurs (octet 2, lecture directe)
   etatOctet2.%X0
────┤ ├──────────────────────────────( donneeValide )

   etatOctet2.%X4
────┤ ├──────────────────────────────( horsPlageHaut )

   etatOctet2.%X5
────┤ ├──────────────────────────────( horsPlageBas )

Réseau 3 — Sorties (octet 3)
   etatOctet3.%X0
────┤ ├──────────────────────────────( sortie1 )

   etatOctet3.%X1
────┤ ├──────────────────────────────( sortie2 )

// FI-T en IO-Link, usage AUTONOME — 4 octets de données process
// (trame complètement différente de celle du FD-H/FI-1000 : ce FI-T
// n'est pas raccordé à leur Multiport, il parle directement au maître).

FUNCTION_BLOCK "FB_FI_T"
VAR_INPUT
    tempBrut  : INT;   // octets 0-1
    etatOctet2: BYTE;  // octet 2 — validité + erreurs
    etatOctet3: BYTE;  // octet 3 — sorties 1 et 2
END_VAR
VAR_OUTPUT
    temperature   : REAL;  // °C
    donneeValide  : BOOL;
    erreurSurint  : BOOL;
    erreurTete    : BOOL;
    erreurEeprom  : BOOL;
    horsPlageHaut : BOOL;  // mesure > 200 °C
    horsPlageBas  : BOOL;  // mesure < −40 °C
    sortie1       : BOOL;
    sortie2       : BOOL;
END_VAR

BEGIN
    // ---- Octet 0-1 : température ----
    #temperature := INT_TO_REAL(#tempBrut) / 10.0;

    // ---- Octet 2 : validité et erreurs, lecture directe des bits ----
    #donneeValide  := #etatOctet2.%X0;
    #erreurSurint  := #etatOctet2.%X1;
    #erreurTete    := #etatOctet2.%X2;
    #erreurEeprom  := #etatOctet2.%X3;
    #horsPlageHaut := #etatOctet2.%X4;
    #horsPlageBas  := #etatOctet2.%X5;

    // ---- Octet 3 : sorties ----
    #sortie1 := #etatOctet3.%X0;
    #sortie2 := #etatOctet3.%X1;
END_FUNCTION_BLOCK

CONT ou SCL ?La mise à l’échelle est plus lisible en SCL. L’usage courant est d’écrire ce bloc en SCL et de l’appeler depuis le programme CONT. La version CONT existe pour les sites où le SCL n’est pas autorisé.

Code non validé sur installationGénéré depuis la documentation. À confirmer sur matériel avant mise en production.

Les pièges

Deux appareils dans un seul manuel — usage autonome vs satellite Multiport	Le FI-T a deux modes de fonctionnement radicalement différents : connecté au Multiport d’une unité FD-H/FI-1000 (il perd alors son IO-Link propre, son écran ne montre plus que la valeur courante, et tous ses réglages se font depuis l’unité d’affichage hôte), ou autonome avec son propre port M8 et sa propre communication IO-Link — c’est cet usage autonome qui est documenté ici. La trame IO-Link, le connecteur et même les réglages disponibles ne sont pas les mêmes selon le mode choisi ; le manuel les couvre dans deux chapitres séparés (3 et 4) sans jamais le dire aussi explicitement.
Le connecteur est un M8, pas un M12	Toute la gamme FD-H/FI-1000 utilise du M12 — le FI-T autonome utilise un M8 4 broches, plus petit. Le câble d’alimentation dédié (OP-87625/87626/87628/87629 selon NPN/PNP et longueur) est spécifique à ce format, pas interchangeable avec les câbles M12 des autres appareils KEYENCE du site.
Le choix E/S à l’initialisation fige le câblage possible	OUT+OFF, OUT1+OUT2 et OUT+ANALOGIQUE ne rebranchent pas les mêmes fonctions sur les mêmes fils — passer de l’un à l’autre après coup impose une réinitialisation complète (Mode + Haut ×5), pas un simple changement de paramètre. À décider avant de câbler, pas après.
Pas de valeur brute sentinelle en IO-Link — seuls des bits d’erreur dédiés existent	En cas de dépassement de plage, l’affichage et la sortie analogique de l’ampli autonome basculent sur des valeurs fixes (−40,1 °C / +200,1 °C) — mais ce sont des comportements d’affichage et de sortie analogique, pas une garantie sur la valeur remontée en IO-Link. Côté trame IO-Link, ce sont les bits dédiés « Out of temperature range » (limite haute / limite basse) qu’il faut lire, pas une comparaison de la valeur brute à un seuil arbitraire.
Démarrage et dérive initiale, comme le reste de la gamme	Même famille de piège que le FD-H : environ 2 secondes de « démarrage » (ne pas exploiter les sorties pendant cette phase), puis une dérive possible pendant les 15 à 30 premières minutes de fonctionnement pour les mesures fines. Facile à oublier sur un capteur aussi simple en apparence.

Sources

Manuel d’utilisation FI-T (référence KEYENCE AS_125055, 17002FR, éd. 2012-2) · IODD KEYENCE FI-T rév. 1.1 (20220301, DeviceID 2026, VendorID 509 — couvre les six tailles FI-T8/15/25/50/100/200)
